Dimensionamiento de filtros activos

Qué filtro activo necesita su instalación, calculado orden por orden: la corriente armónica en percentil 95 de cada uno y cuánto del filtro consumiría.

Orden por orden, no en total

El módulo Active Filter Sizing — Harmonic Compensation descompone la distorsión en sus órdenes armónicos y evalúa cada uno por separado. Un THD total no permite dimensionar: dos instalaciones con el mismo THD pueden requerir filtros muy distintos según en qué órdenes se concentre.

Para cada orden se reporta la corriente en percentil 95 del periodo y el porcentaje de la capacidad del filtro que representa. Esa tabla es, literalmente, la hoja de dimensionamiento.

El percentil 95 es la base correcta: dimensionar sobre el pico absoluto encarece el equipo, y hacerlo sobre el promedio lo deja corto en operación normal.

Qué reporta la tabla

  • Escenario A: filtro dimensionado sobre la distorsión en percentil 95
  • Escenario B: filtro dimensionado sobre la corriente pico del periodo
  • Orden armónico evaluado
  • Corriente del orden en percentil 95, en amperes
  • Porcentaje de la capacidad del filtro que ocupa ese orden
  • Resultado por subestación y periodo
  • Comportamiento a la granularidad elegida

Cómo se calcula

El módulo resuelve dos escenarios a la vez: uno dimensionado sobre la distorsión en percentil 95 y otro sobre la corriente pico del periodo. Cada uno devuelve su tamaño de filtro recomendado, y la fórmula queda a la vista para que el cálculo sea verificable.

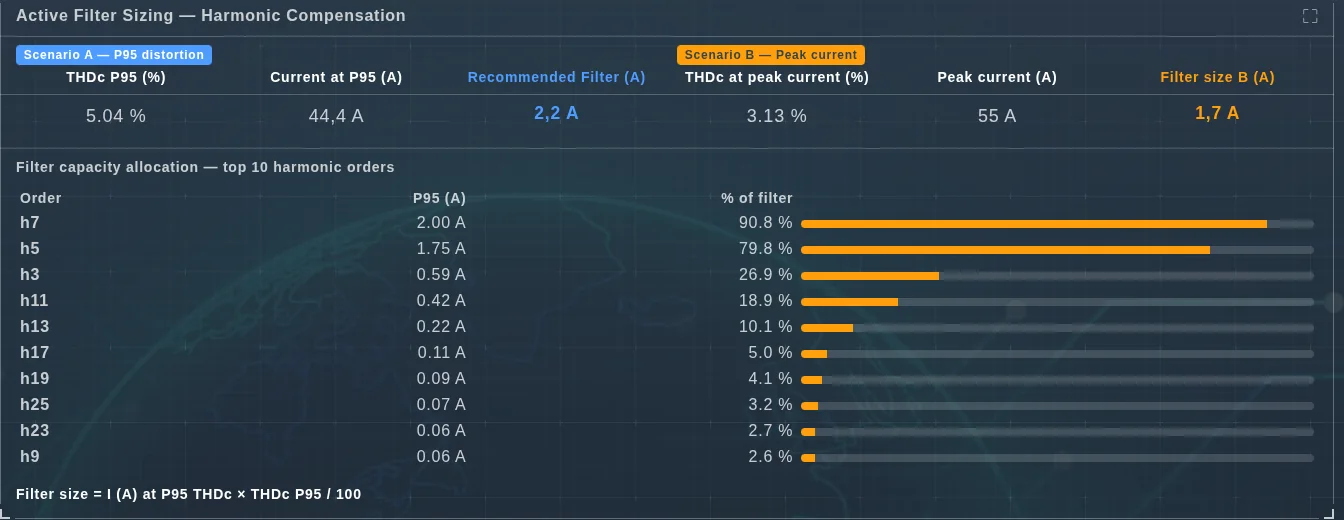

Dimensionamiento de filtros activos de EVA-Smart AI con dos escenarios y reparto por orden armónico
Dos escenarios de dimensionamiento y el reparto de la capacidad del filtro entre los diez órdenes dominantes. Aquí h7 y h5 se llevan el 90.8% y el 79.8% de la capacidad: la firma de un rectificador de seis pulsos, y la razón por la que el THD total no basta para especificar.

Controles

  • Periodo: la ventana de medición evaluada.
  • Granularidad: la resolución del análisis armónico.
  • Subestación: el punto donde se instalaría el filtro.

Qué permite decidir

  • Especificar la capacidad del filtro con respaldo de medición.
  • Saber qué órdenes debe atacar el equipo y cuáles son irrelevantes.
  • Comparar cotizaciones sobre una base técnica común.
  • Evaluar si un filtro pasivo resuelve, antes de ir a uno activo.
