Plataforma/Cálculo de kVAr

Cálculo de kVAr

Simulación de la compensación reactiva que su instalación necesita, calculada sobre su medición real y no sobre una regla de dedo.

Dimensionar antes de comprar

El módulo kVAr Calculations — Simulations toma el comportamiento reactivo medido en el periodo y calcula la compensación requerida. Es una simulación: permite ver qué pasaría con distintos escenarios antes de comprometer una compra.

Dimensionar de más es tan costoso como dimensionar de menos. Un banco sobredimensionado produce sobrecompensación, que también se penaliza, y el equipo excedente nunca se recupera.

La granularidad del análisis importa: el reactivo varía con la operación, y un promedio grueso puede recomendar un banco que no sirve en los momentos que cuentan.

Qué entrega

  • Compensación reactiva requerida a partir de la medición
  • Simulación del comportamiento con la compensación propuesta
  • Análisis por punto de medición
  • Resultado a la granularidad elegida

Cómo se simula

Se fija el factor de potencia objetivo —en percentil 5 y en mínimo— sobre el periodo y el punto elegidos, y el cálculo devuelve los kVAr capacitivos necesarios. Cambiar el objetivo y recalcular toma segundos, que es lo que permite comparar escenarios.

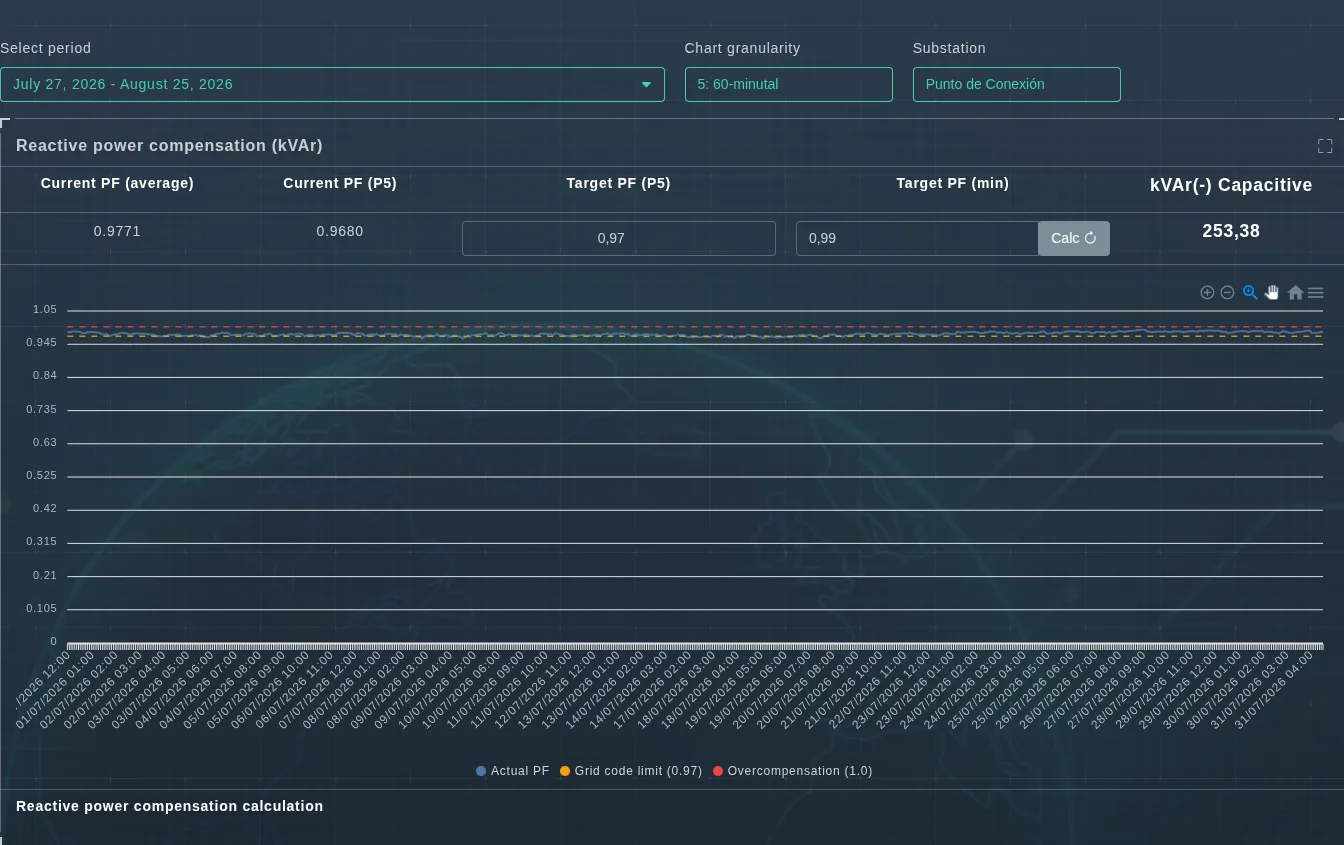

Cálculo de kVAr de EVA-Smart AI con factor de potencia actual, objetivos y compensación requerida
Factor de potencia actual —promedio y percentil 5— contra los objetivos, y la compensación que hace falta para alcanzarlos. Aquí el P5 va en 0.9680, por debajo del límite de Código de Red, y el cálculo devuelve 253.38 kVAr capacitivos. La gráfica marca las dos fronteras: el límite normativo de 0.97 y la sobrecompensación en 1.0.

Controles

  • Periodo: la ventana de medición que alimenta el cálculo.
  • Granularidad: la resolución del análisis.
  • Subestación: el punto a compensar.

Qué evita

  • Comprar un banco mayor del necesario y pagar sobrecompensación.
  • Quedarse corto y seguir con la penalización que se quería eliminar.
  • Justificar la inversión ante finanzas con un cálculo trazable.
  • Comparar escenarios antes de emitir la orden de compra.
