Plataforma/Calidad de la energía

Calidad de la energía

Distorsión armónica, desbalance, flicker y factor de potencia medidos y analizados de forma continua, con comparación entre fases y estadística del periodo.

Explorar, comparar y sustentar

El módulo Power Quality Analytics es el generador de gráficas y análisis histórico de los indicadores de calidad de la energía. Permite explorar tendencias, comparar el comportamiento entre fases y observar estadísticos para sustentar diagnósticos y decisiones correctivas: bancos de capacitores, filtros, balanceo de cargas.

El análisis se define con periodo, granularidad y punto de medición; el Chart selector elige el indicador y la consulta se ejecuta con Select data.

Para periodos largos conviene 30 o 60 minutos de agregación; para el análisis fino de eventos y picos, 1, 5 o 10 minutos.

Indicadores disponibles

  • Factor de potencia
  • Flicker (PST y PLT)
  • Desbalance de tensión y de corriente
  • Distorsión armónica total de corriente (THD)
  • Distorsión armónica total de demanda (TDD)
  • Grupo de componentes armónicas
  • Componentes armónicas individuales, pares e impares

Del dato a la decisión correctiva

Cada indicador se acompaña de su estadístico principal, su tendencia y la comparación entre fases, que es la clave para saber si un problema es general o está localizado.

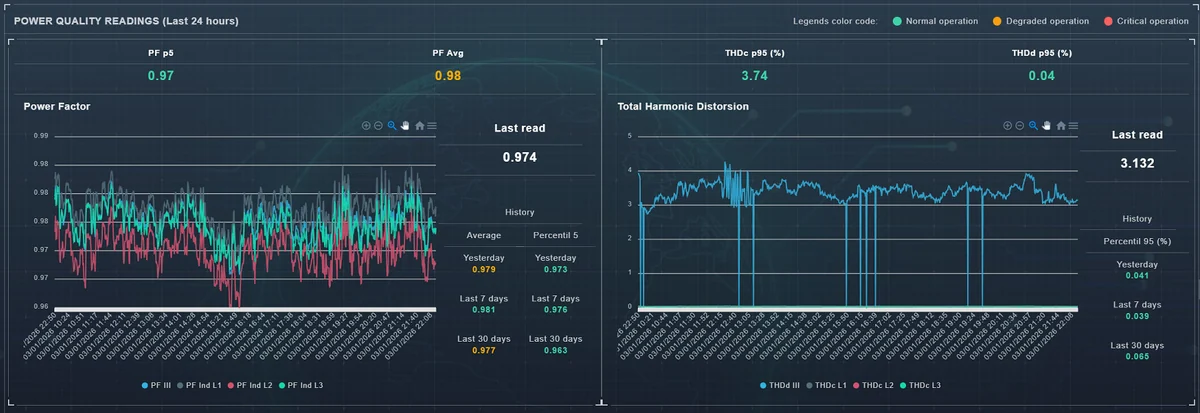

Tablero de lecturas de calidad de la energía
Lecturas de calidad de la energía de las últimas 24 horas: factor de potencia y distorsión armónica total.

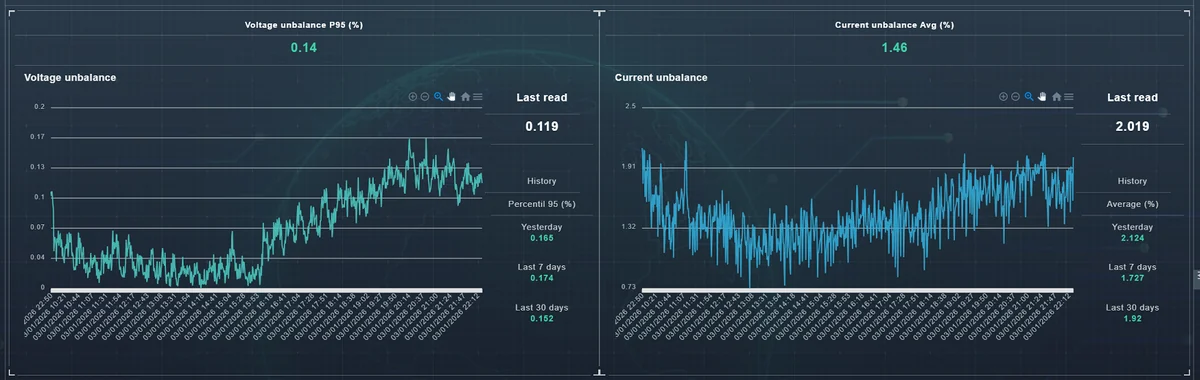

Tendencias de desbalance de tensión y corriente
Desbalance de tensión y de corriente con percentil 95 y última lectura.

Qué habilita el análisis

  • Tendencias: evolución, degradaciones graduales y eventos recurrentes.
  • Patrones: por horario, día, semana o ciclo operativo.
  • Comparación por fases: identifica asimetrías y localiza la fase dominante.

Decisiones que sustenta

  • Factor de potencia con P5 a la baja: dimensionamiento o ajuste de bancos de capacitores.
  • THD elevado o con picos recurrentes: evaluación de filtros activos o pasivos.
  • Desbalances crecientes: balanceo de cargas y revisión de conexiones y protecciones.
  • Flicker repetitivo: correlación con cargas cíclicas y coordinación operativa.

Armónicos y estadística del periodo

El módulo estadístico acumula el comportamiento del periodo para separar el ruido puntual de la tendencia real.

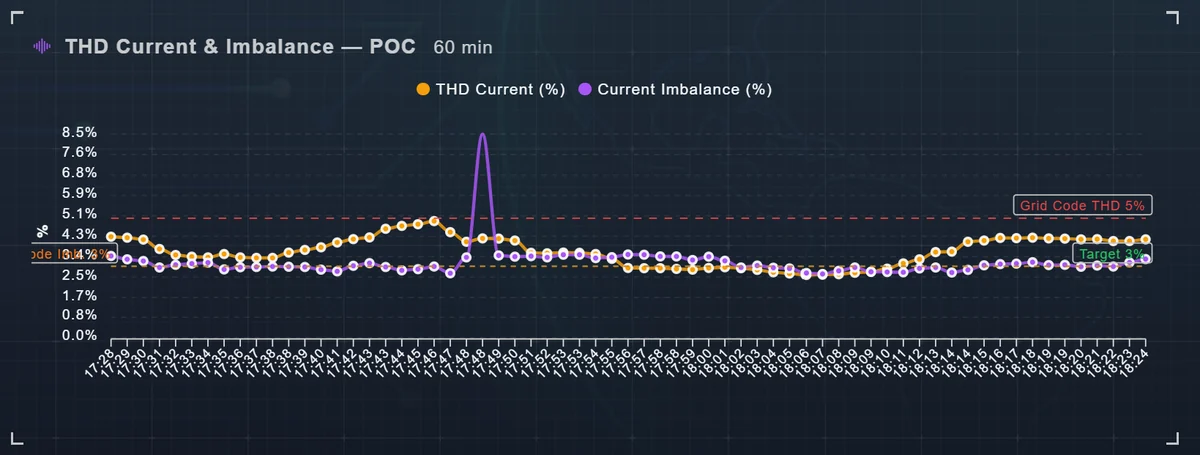

Distorsión armónica de corriente en el punto de conexión
THD de corriente y desbalance en el punto de conexión, con la referencia del límite de Código de Red.

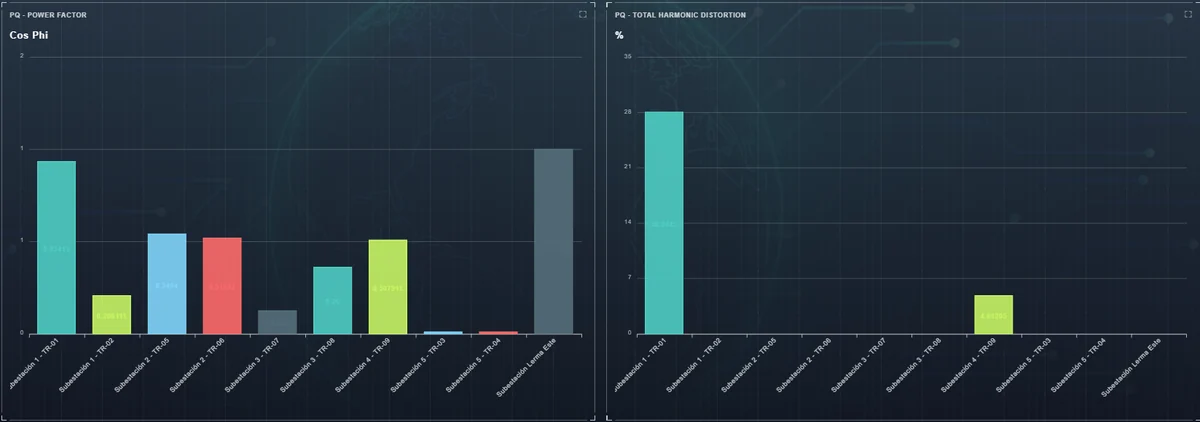

Componentes armónicas individuales
Componentes armónicas individuales y distorsión armónica total por fase.
