Código de Red (CNE: Comisión Nacional de Energía)

Un sistema de administración de indicadores

El módulo Grid Code Dashboard consolida en un solo tablero los indicadores normativos asociados a la operación del Centro de Carga y los compara contra los criterios y umbrales aplicables, para determinar el estado de cumplimiento de manera objetiva, trazable y verificable.

Opera como un Sistema de Administración de Indicadores (SAI) porque estructura la información por requisito normativo, calcula métricas estadísticas (promedios y percentiles según el indicador), integra una semaforización que permite priorizar acciones y produce evidencia técnica para auditoría interna y atención a requerimientos regulatorios.

Qué define el cálculo

Select period — Yesterday, Last 7 Days, Last Week, Last 30 Days, Last Month, This Month o Custom.
Chart granularity — agregación de 1, 5, 10, 30 o 60 minutos.
Substation — subestación, tablero o Punto de Conexión a evaluar.
Export PQ Studies as PDF — genera el Estudio de Calidad de Energía del periodo en pantalla.

Recomendación: para periodos largos utilice granularidad de 30 o 60 minutos; reserve 1, 5 o 10 minutos para el análisis de detalle de eventos.

Los seis criterios evaluados

Cada criterio se calcula sobre la medición real del punto de conexión y se compara contra el umbral normativo, con semáforo de cumplimiento.

Criterio 1 · 2.1 Tensión

Permanencia en conexión ante variaciones de tensión

Evalúa la capacidad del Centro de Carga para mantenerse conectado ante variaciones de tensión entre fases, conforme a dos condiciones normativas.

Estado Operativo Normal: permanencia mientras la tensión se mantenga entre el 95% y el 105% de la tensión nominal. Para 23.0 kV: 21.85 kV – 24.15 kV.
Condiciones distintas al Estado Operativo Normal: permanencia temporal de hasta 20 minutos dentro de los umbrales ampliados.

El tablero reporta umbrales Permanent y Temporal, el conteo de desconexiones en cada ventana y los valores extremos de tensión del periodo.

Cumple cuando el número de desconexiones es 0. No cumple con una o más desconexiones dentro de los rangos que la norma exige soportar.

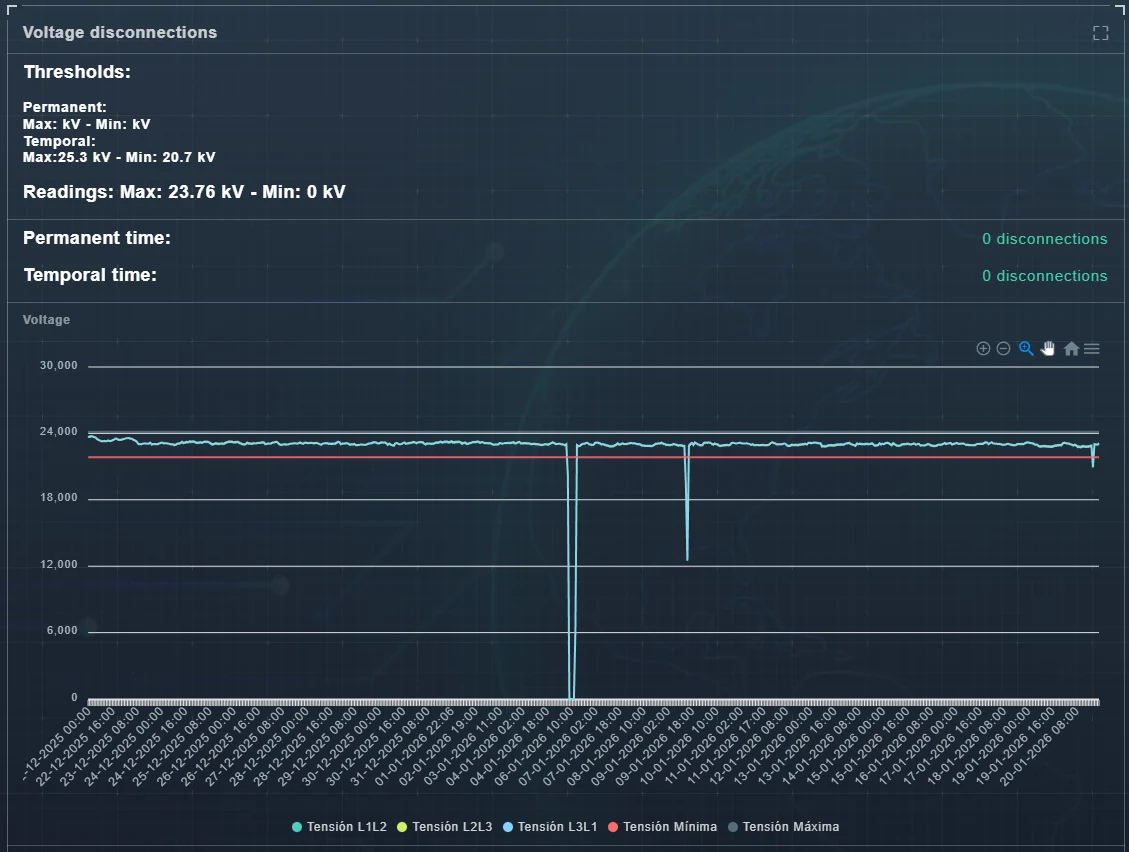

Tablero de desconexiones por tensión en EVA GC&EE — Indicador Voltage disconnections: umbrales permanente y temporal, conteo de desconexiones y tendencia de tensión.

Criterio 2 · 2.2 Frecuencia

Permanencia en conexión ante variaciones de frecuencia

Evalúa la capacidad del Centro de Carga para soportar variaciones de frecuencia y permanecer conectado dentro de los rangos de la Tabla 2.2.A.

Soporte permanente: entre 59.0 Hz y 61.0 Hz.
Soporte temporal (hasta 30 minutos): entre 58.0 Hz y 62.5 Hz.

La gráfica de tendencia sirve para identificar eventos y correlacionarlos, pero el resultado normativo lo determina el conteo reportado en Permanent time y Temporal time.

Cumple con 0 desconexiones. Los mínimos extremos asociados a interrupciones o pérdida de señal aportan contexto, pero no definen el criterio.

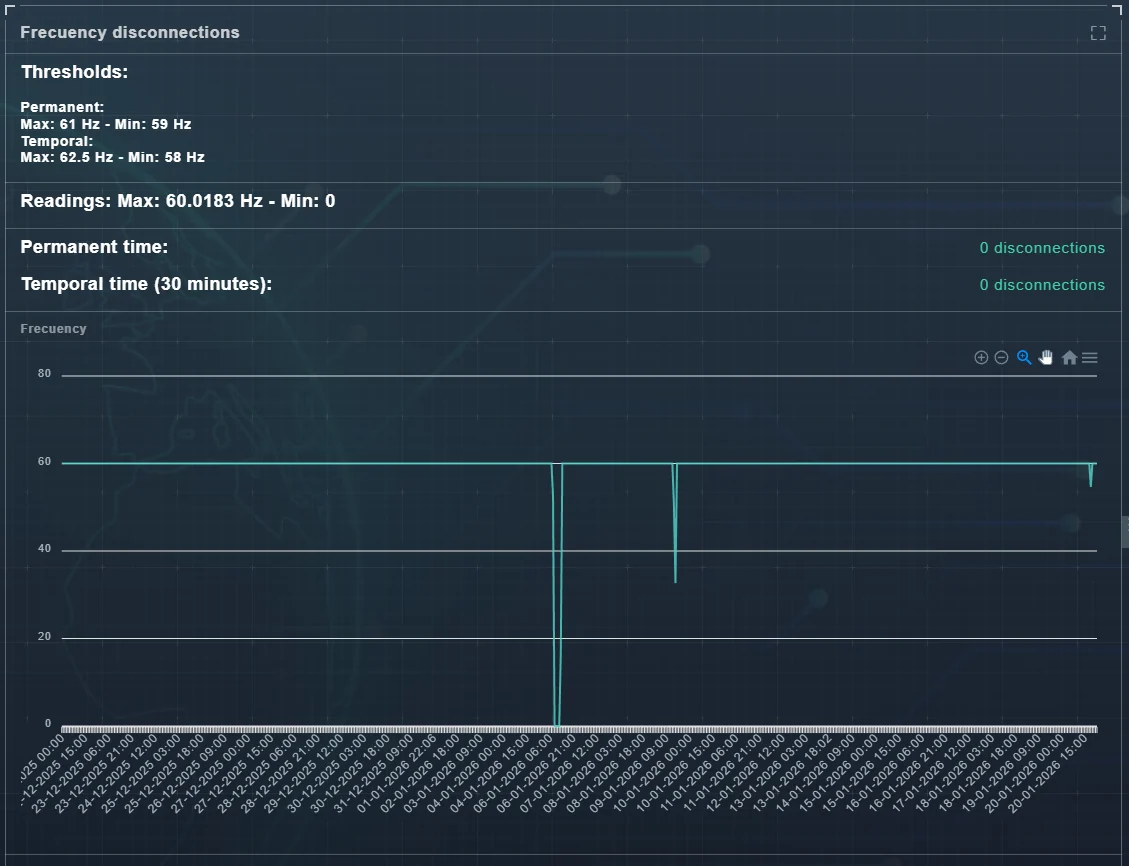

Tablero de desconexiones por frecuencia en EVA GC&EE — Indicador Frequency disconnections: umbrales de soporte permanente y temporal de 30 minutos.

Criterio 3 · 2.4 Factor de potencia

Factor de potencia en el Punto de Conexión

Aplica a Centros de Carga en Media Tensión con demanda contratada ≥ 1 MW y a todos los de Alta Tensión. Exige mantener el factor de potencia en el Punto de Conexión, con medición cinco-minutal, al menos el 95% del tiempo durante un periodo mensual.

Hasta el 8 de abril de 2026: FP entre 0.95 en atraso y 1.0.
A partir del 8 de abril de 2026: FP entre 0.97 en atraso y 1.0.

El tablero presenta mínimo, máximo, promedio y percentil 5, además de las condiciones de atraso (Lagging) y sobrecompensación (Overcompensation), que revelan si un promedio aceptable esconde periodos capacitivos o de atraso insuficiente.

Cumple cuando el percentil 5 es mayor o igual al umbral aplicable: si P5 ≥ umbral, al menos el 95% de las mediciones están por encima del criterio.

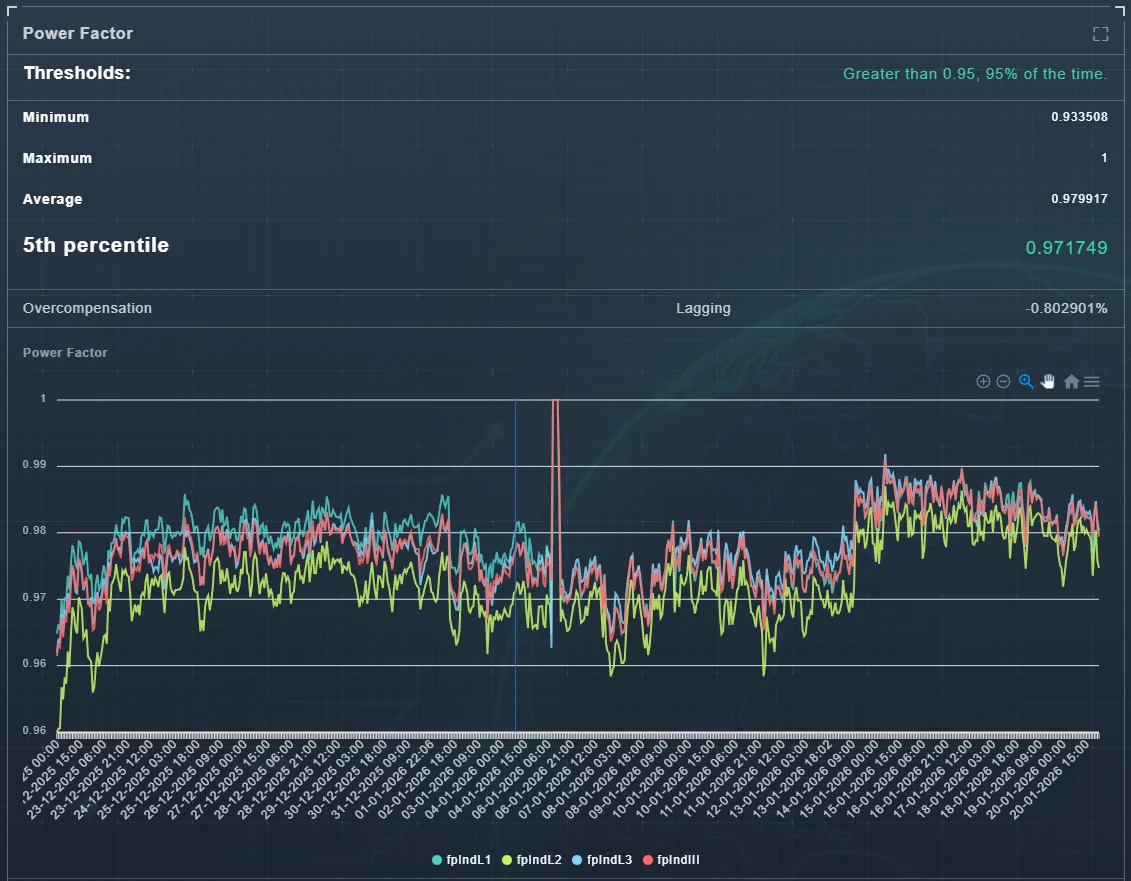

Tablero de factor de potencia en EVA GC&EE — Indicador Power Factor: umbral “Greater than 0.95, 95% of the time”, percentil 5 y tendencia por fase.

Criterio 4 · 2.8.e Flicker

Fluctuaciones de tensión (parpadeo)

Limita la fluctuación de tensión en el Punto de Conexión de Centros de Carga en Media o Alta Tensión, conforme a los umbrales de la Tabla 3.8.D.

Pst < 1 — severidad de corto plazo, evaluada en ventanas de 10 minutos; Pst = 1 es el umbral de irritabilidad.
Plt < 0.8 — severidad de largo plazo, sobre 2 horas, calculada a partir de valores sucesivos de Pst.

Estas fluctuaciones suelen originarse por operación de cargas cíclicas y por la presencia de oscilaciones interarmónicas. El tablero presenta mínimo, promedio, máximo y percentiles P-95 y P-99 para cada indicador.

La lectura por percentiles permite distinguir un episodio aislado de un patrón sostenido de parpadeo asociado a un proceso.

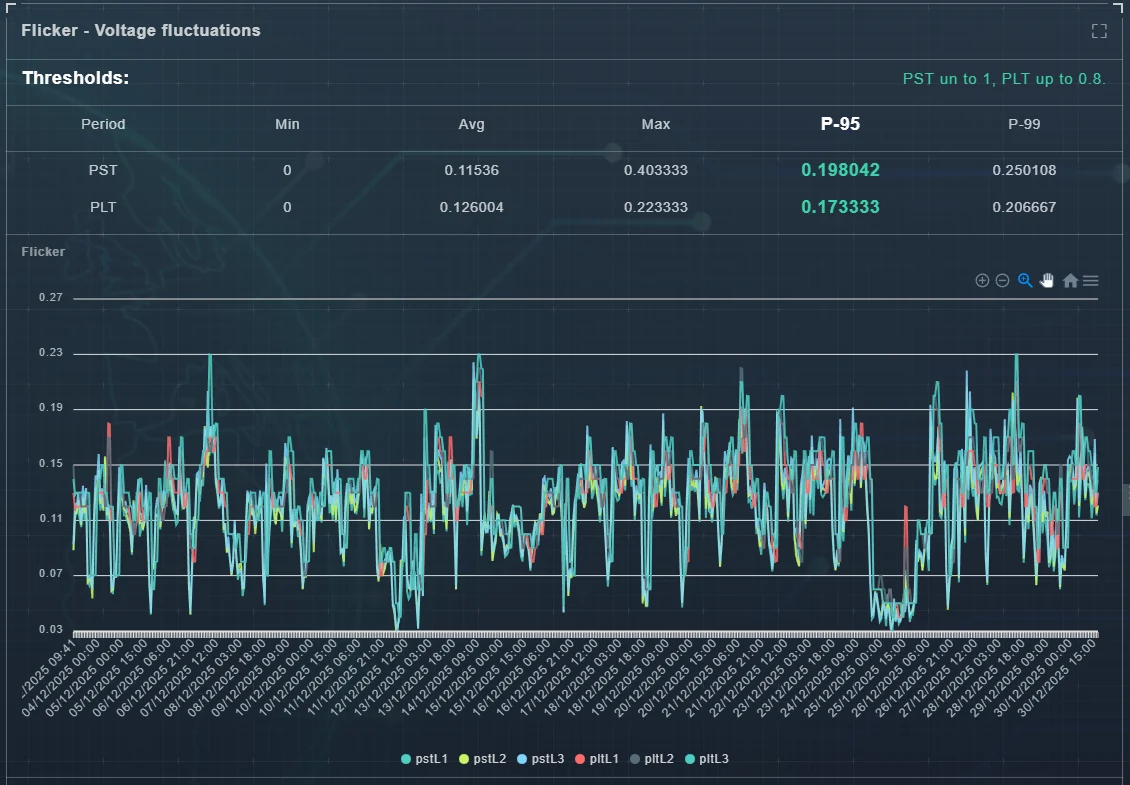

Tablero de flicker en EVA GC&EE — Indicador Flicker – Voltage fluctuations: PST y PLT con mínimo, promedio, máximo y percentiles P-95 y P-99.

Criterio 5 · 2.8.f Desbalance

Desbalance de tensión

El desbalance de tensión aparece por distribución asimétrica de cargas entre fases, conexión de cargas monofásicas o bifásicas, operación de protecciones y bancos de capacitores, y asimetrías en la disposición de fases. Incrementa pérdidas y puede provocar sobrecalentamientos y fallas prematuras.

Límite: 2% en el Punto de Conexión (Media y Alta Tensión).
Evaluado con agregación de 10 minutos conforme a NOM-001-CRE/SCFI-2019 e IEC 61000-4-30 Clase A.
El valor de cumplimiento es el percentil 95 sobre un periodo semanal de 7 días naturales.

Cumple cuando P95 ≤ 2%. No cumple cuando P95 > 2%.

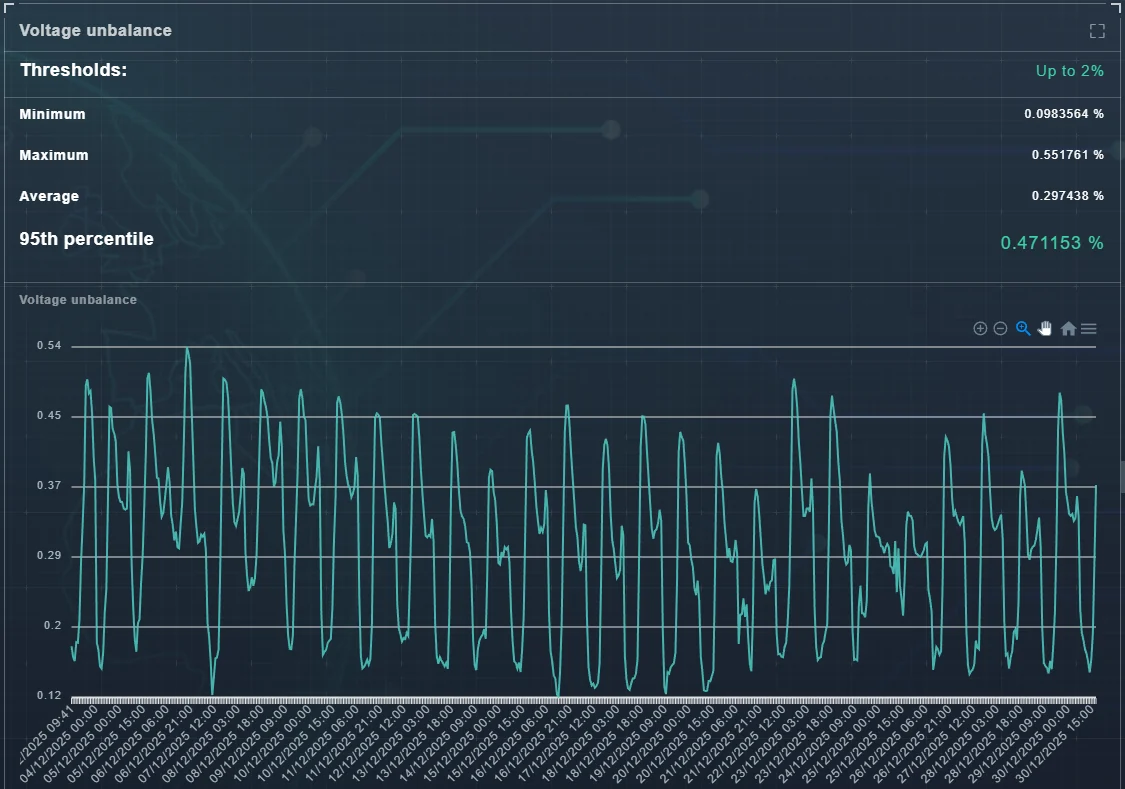

Tablero de desbalance de tensión en EVA GC&EE — Indicador Voltage unbalance: umbral “Up to 2%”, percentil 95 y tendencia del periodo.

Criterio 6 · 2.8.f Desbalance

Desbalance de corriente

Asociado a una operación desigual de cargas por fase. Puede generar sobrecalentamiento en conductores y transformadores, vibraciones en maquinaria rotatoria, incremento de pérdidas por efecto Joule y afectaciones a los sistemas de protección.

Límite: 15% en el Punto de Conexión (Media y Alta Tensión).
Agregación de 10 minutos conforme a la misma referencia normativa.
El valor de cumplimiento es el promedio de los registros durante un periodo semanal.

Cumple cuando el promedio semanal ≤ 15%. El tablero muestra además el P95 como referencia de severidad, útil para priorizar acciones correctivas.

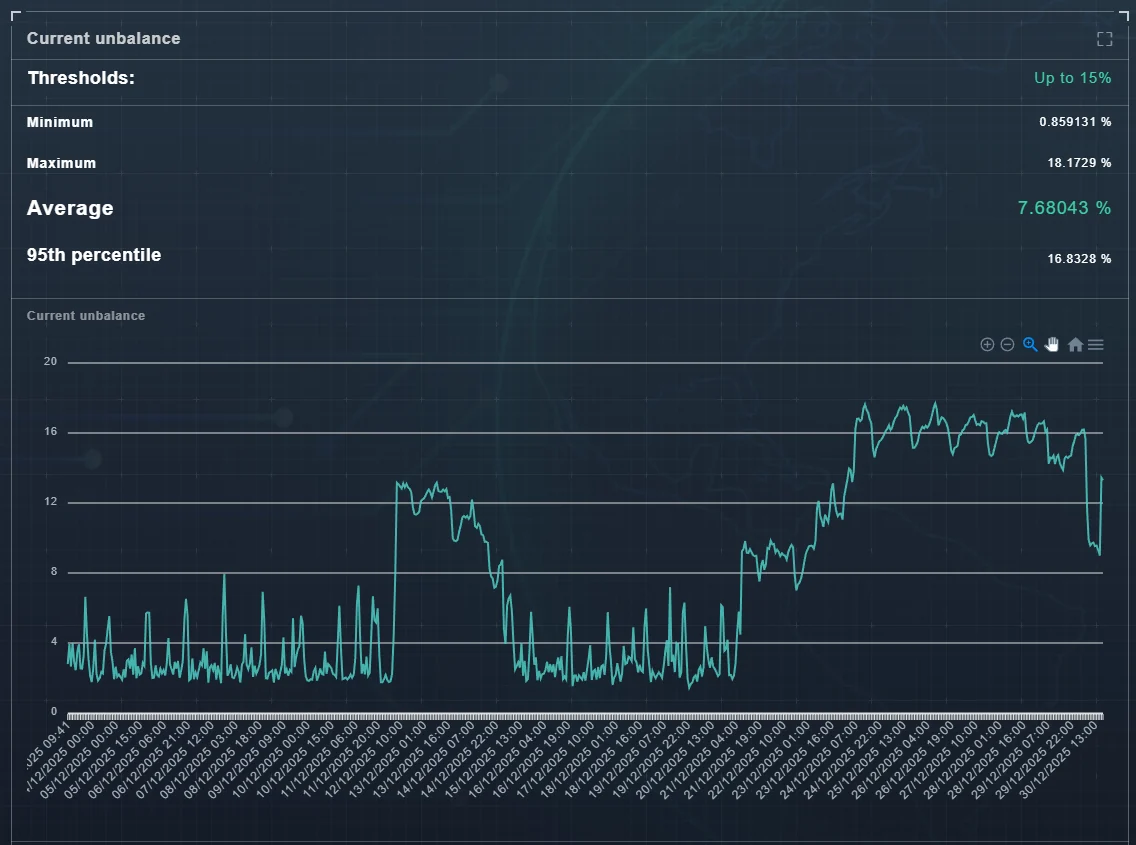

Tablero de desbalance de corriente en EVA GC&EE — Indicador Current unbalance: umbral “Up to 15%”, promedio del periodo y percentil 95 como referencia de severidad.

Estudio de Calidad de la Energía automatizado

A partir de la misma configuración utilizada para generar el tablero — periodo, punto de medición y granularidad — la plataforma construye automáticamente el Estudio de Calidad de Energía en PDF, orientado al diagnóstico de cumplimiento del Código de Red y del Manual Regulatorio de Requerimientos Técnicos para la Conexión de Centros de Carga.

El reporte se entrega listo para respaldo documental, auditoría interna o integración a expedientes de cumplimiento, e incluye objetivo y alcance, resultados por criterio evaluado, indicadores estadísticos, tendencias y evidencia gráfica del periodo, y análisis y comentarios sustentados en los indicadores calculados.

Periodos de evaluación recomendados

Independientemente de la granularidad seleccionada, los indicadores se calculan conforme al enfoque normativo:

Indicador	Periodo	Agregación
Factor de potencia	Mensual / últimos 30 días	5 minutos
Distorsión armónica	Semanal (7 días naturales)	10 minutos
Desbalance	Semanal (7 días naturales)	10 minutos
Flicker	Semanal (7 días naturales)	10 minutos

Esto asegura que percentiles y promedios sean comparables con el enfoque normativo y con la práctica típica de diagnóstico.
