Lo primero que se abre cada mañana

El módulo Energy Dashboard concentra el estado eléctrico actual de la instalación: lecturas básicas, calidad de la energía y consumo, en una sola pantalla pensada para dejarse abierta en un monitor de sala de control.

Cada indicador se presenta con tres capas: el valor actual, la tendencia de las horas seleccionadas y el histórico de ayer, últimos 7 días y últimos 30 días. Esa comparación es la que convierte una lectura suelta en una señal útil.

Las series traen un código de color de operación —normal, degradada y crítica— para que la desviación se vea antes de leer la cifra.

Qué muestra

Tensión mínima y máxima, con tendencia por línea (L1-L2, L2-L3, L3-L1) y banda de ±5% sobre la nominal
Corriente promedio y máxima, con tendencia por fase
Desbalance de tensión en percentil 95 y desbalance de corriente promedio
Últimas lecturas por fase y su histórico de ayer, 7 y 30 días
Componentes armónicas pares e impares por orden, con su percentil 95
Energía consumida, demanda máxima y promedio, y factor de carga
Registro fechado de incidencias con su nivel de criticidad

Cómo se ve en la plataforma

El tablero se arma eligiendo centro de carga, subestación, granularidad y ventana de análisis; después se activa la carga de datos.

Cómo se configura

Centro de carga: el edificio o la planta a consultar.
Subestación o punto de medición: acota el análisis a un equipo concreto.
Granularidad: de 1 a 60 minutos por punto de la gráfica.
Horas a analizar: define el ancho de la ventana de tendencia.
Exportación a CSV: todo el tablero, y también la lista de notificaciones.

Para qué sirve en el día a día

Confirmar que la instalación arrancó el turno dentro de rango.
Detectar una degradación gradual antes de que dispare una protección.
Localizar en qué punto de medición se originó un evento reportado por operación.
Llevar la evidencia del periodo a un análisis externo sin capturar datos a mano.

Lo que muestra el tablero, sección por sección

Una sola pantalla, seis bloques, en actualización continua: el estado eléctrico completo de un punto de medición de un vistazo.

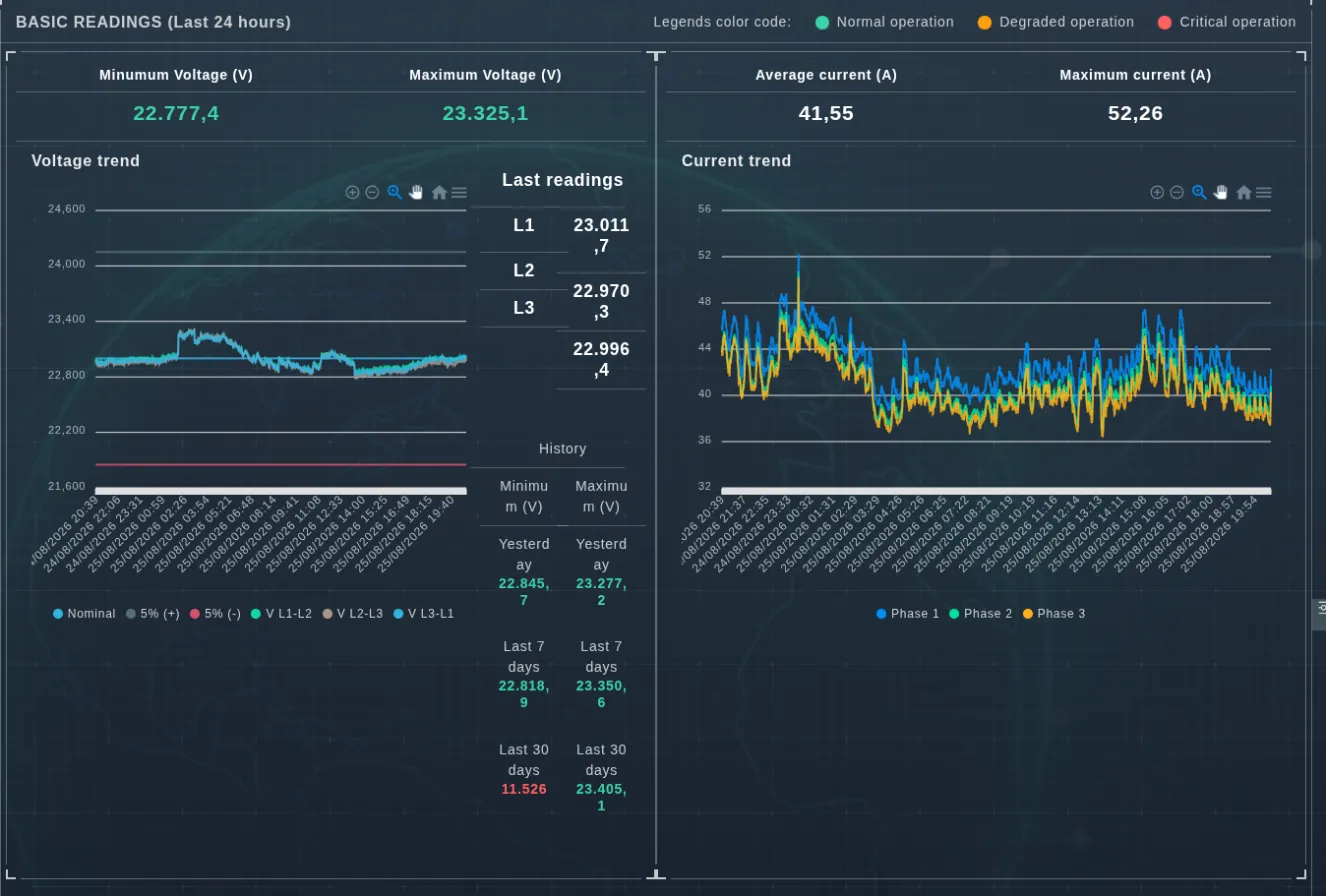

Lecturas básicas: tendencia de tensión y de corriente por fase con su histórico — **Lecturas básicas.** Tensión y corriente de las últimas 24 horas a resolución minutal, con la banda de ±5% sobre la nominal, las últimas lecturas por fase y el histórico de ayer, 7 y 30 días.

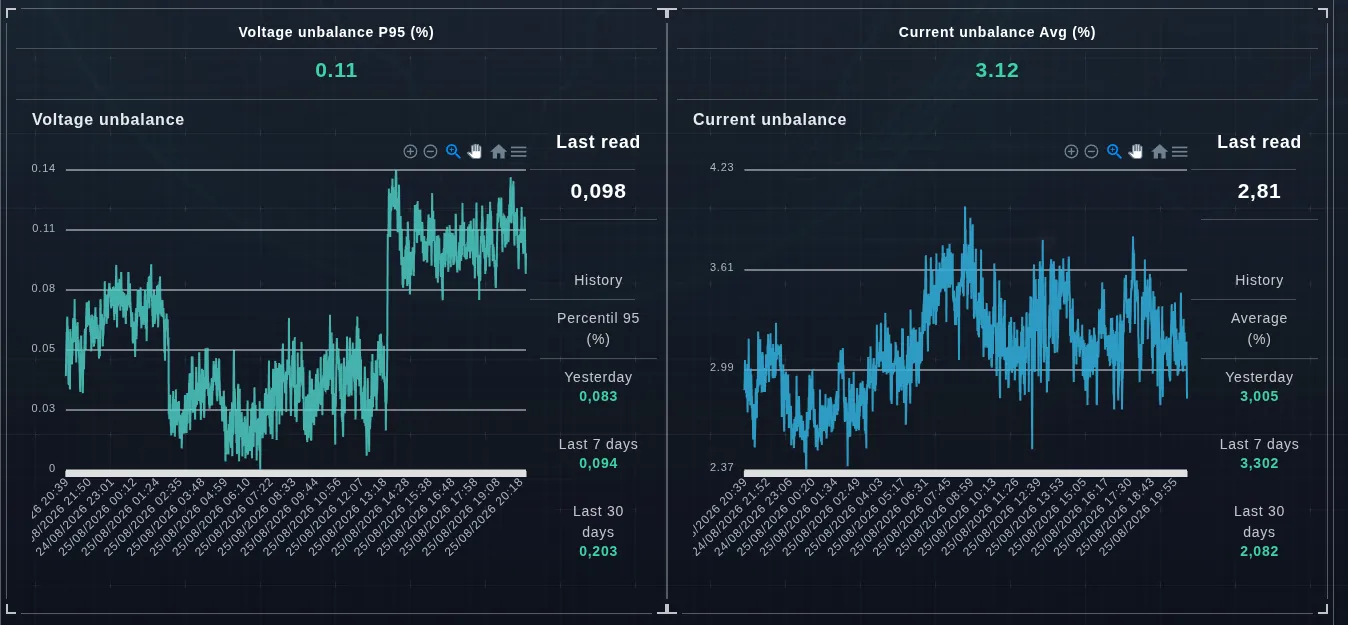

Desbalance de tensión en percentil 95 y desbalance de corriente promedio — **Desbalance.** De tensión en percentil 95 y de corriente en promedio, cada uno con su última lectura y su histórico. El salto de las 14:00 en la serie de tensión delata una carga que entró desequilibrada.

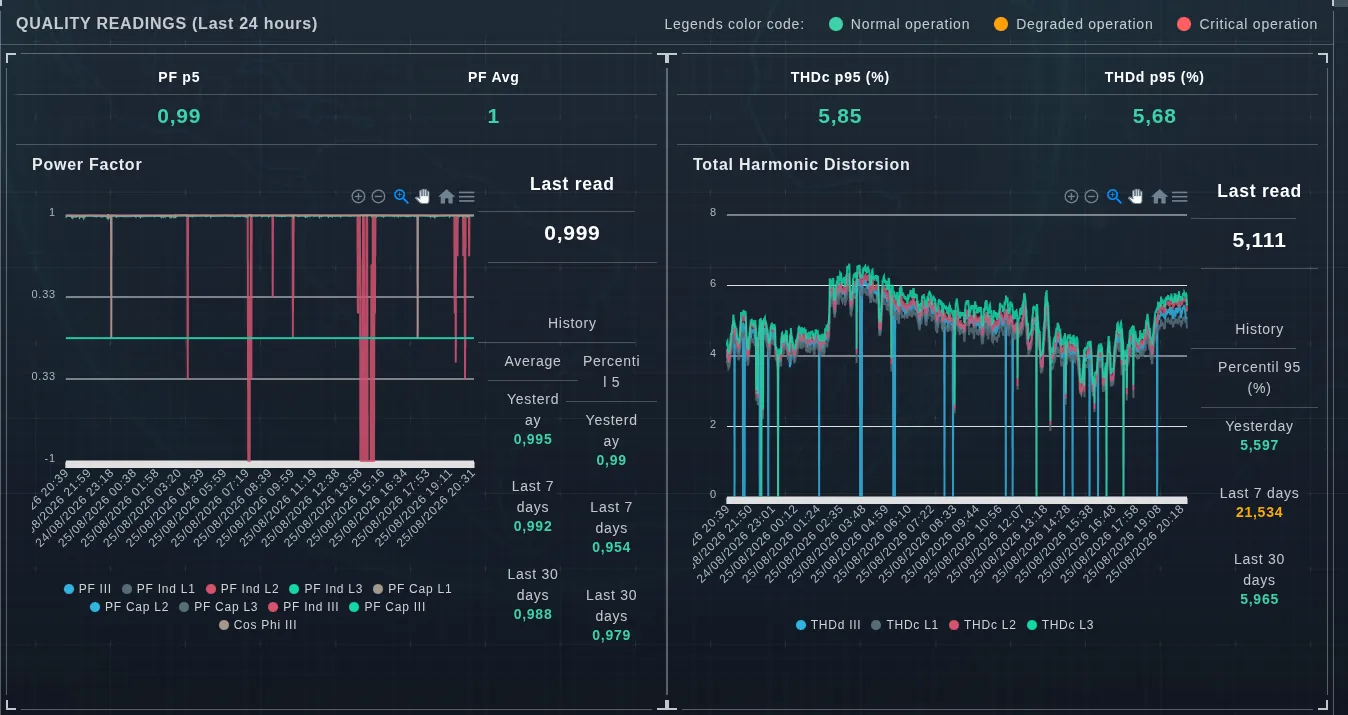

Lecturas de calidad: factor de potencia y distorsión armónica total — **Lecturas de calidad.** Factor de potencia por fase y trifásico, y distorsión armónica total de corriente y de demanda, con su percentil 95 del periodo — que es el estadístico con el que se evalúa el cumplimiento.

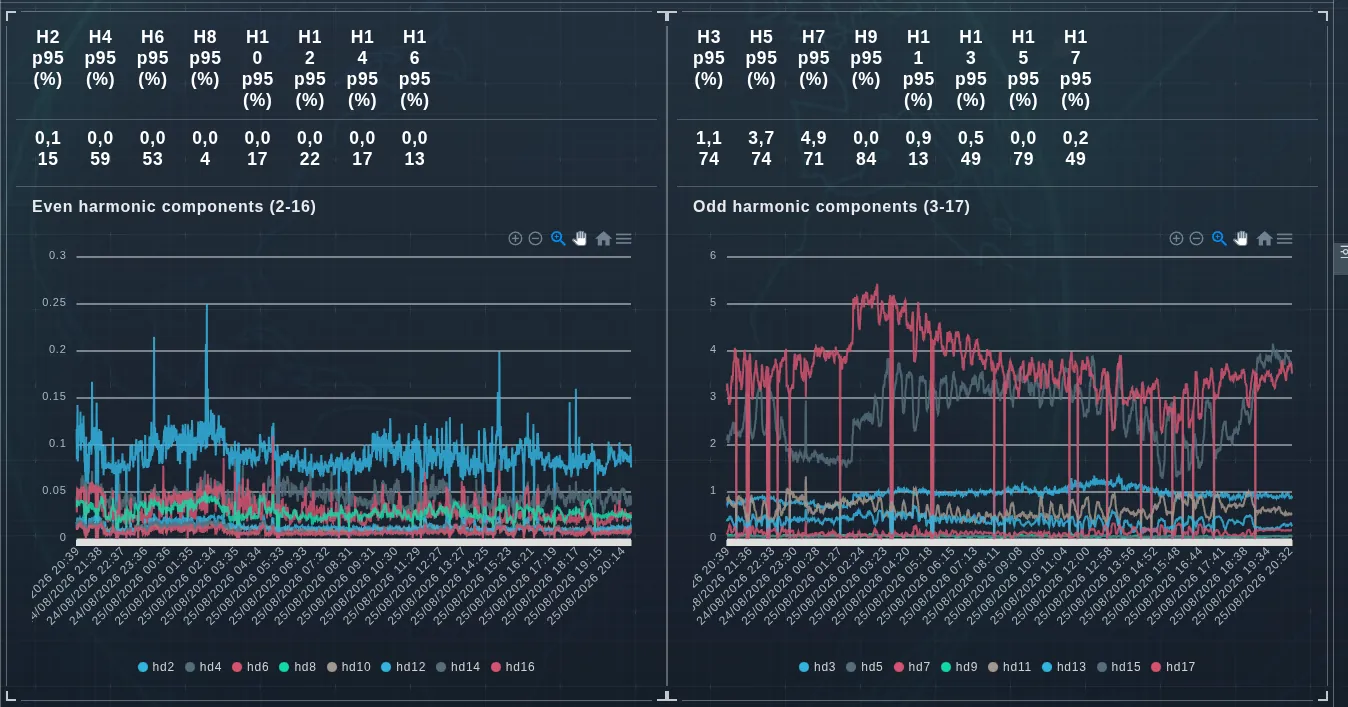

Componentes armónicas pares e impares con su percentil 95 — **Componentes armónicas.** Pares del 2 al 16 e impares del 3 al 17, cada orden con su percentil 95. Aquí h5 y h7 dominan por encima del resto: la firma de un rectificador de seis pulsos.

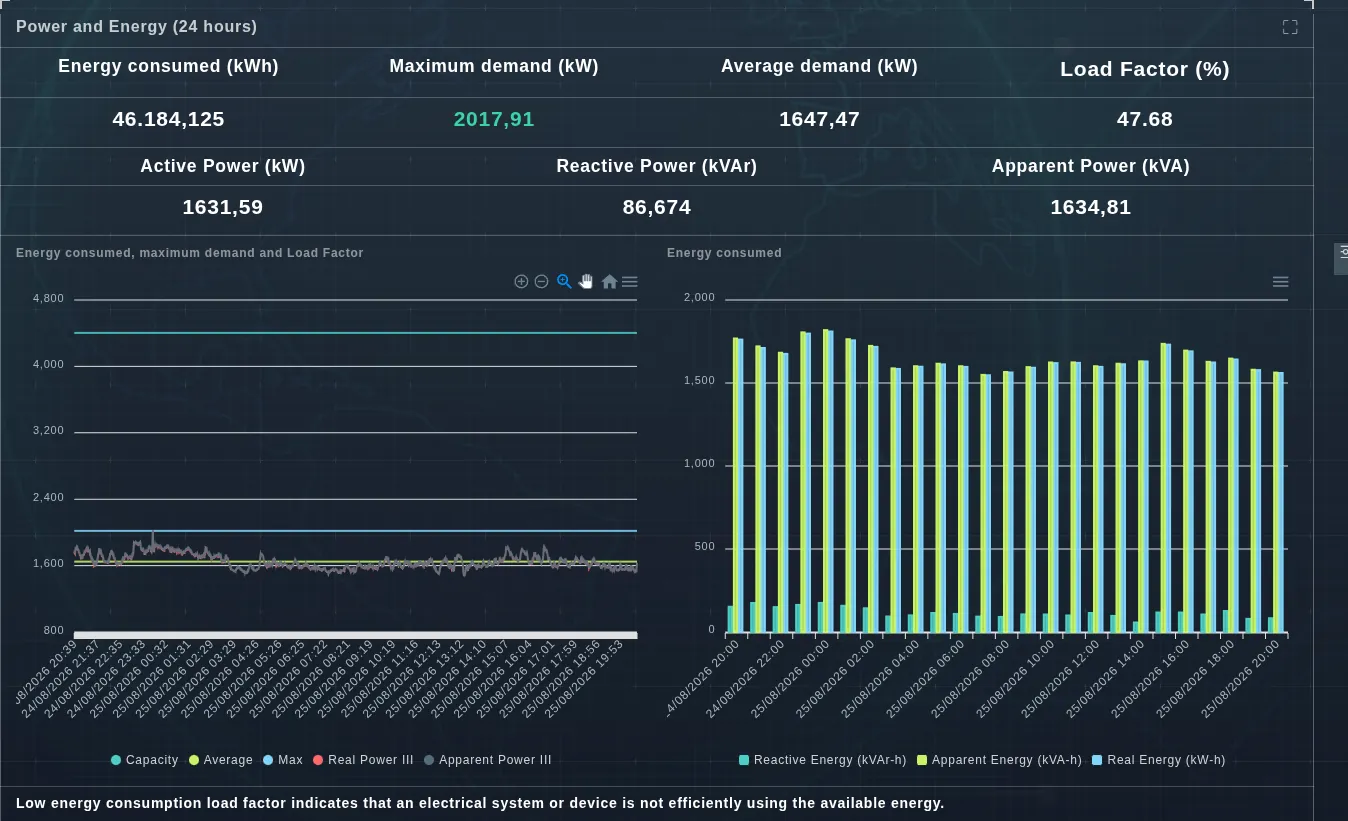

Potencia y energía de 24 horas con factor de carga — **Potencia y energía.** Energía consumida, demanda máxima y promedio, factor de carga, y las potencias activa, reactiva y aparente. Un factor de carga de 47.68% indica capacidad contratada que no se está aprovechando.

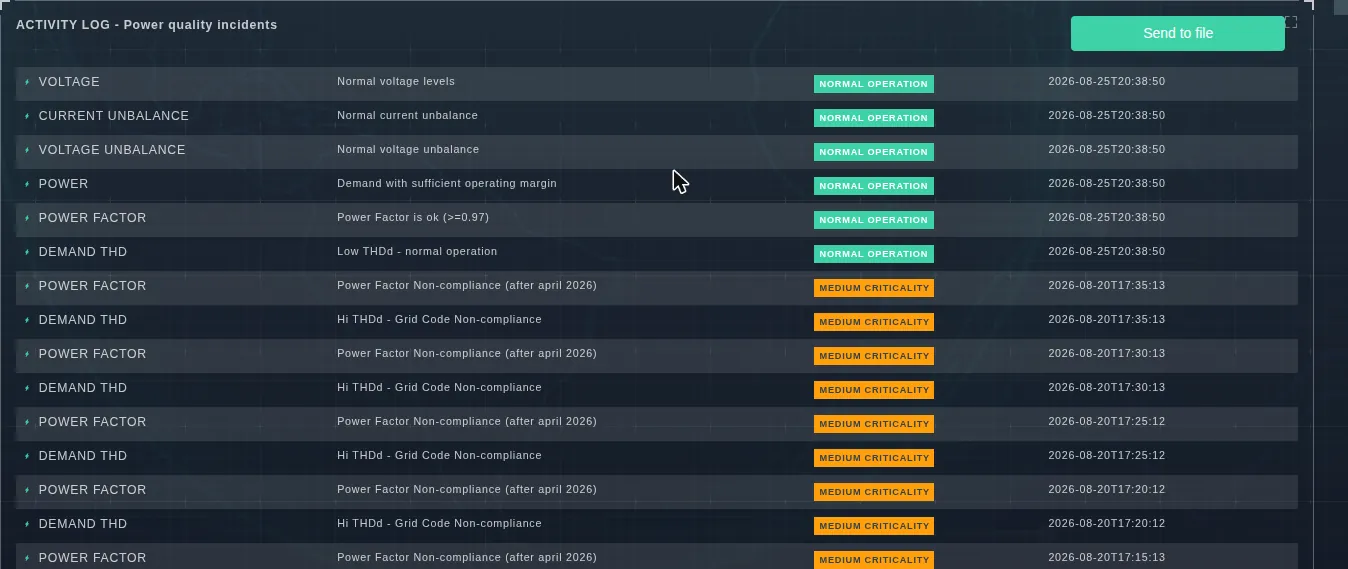

Registro de incidencias de calidad de la energía con nivel de criticidad — **Registro de incidencias.** Cada evaluación queda fechada con su nivel: operación normal en verde, criticidad media en ámbar. Aquí aparecen incumplimientos de factor de potencia y de THD de demanda contra el Código de Red, con hora exacta y exportables a archivo.
